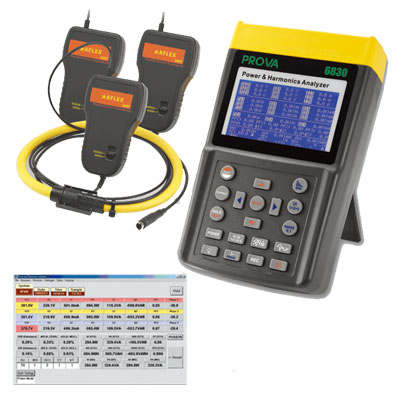

PROVA-6830A+3009 電力品質分析儀(1200A)
產品特點 Product Features
適用各種電力系統 ( 三相四線、三相三線、單相兩線、單相三線 )
真實功率，瓦特 (W ， KW ， MW ， GW)
虛功率 (VA ， KVA ， MVA)
瓦特小時，耗電度數 (WH ， KWH ， KVARH ， PFH)
功率因素 (PF) ，相位角 (Φ)
電流測量 (0.04A到6000A) 及電壓測量: 真均方根值 (True RMS), 自動檔位
可測小型IT待機耗電量到大型電力系統的最大需求
一個屏幕同時顯示 35 個三相四線的電力參數
可設定CT比 (1到600) 和PT比 (1到3000)
同時顯示電壓與電流波形，以了解兩者關系
|
- 適用各種電力系統 ( 三相四線、三相三線、單相兩線、單相三線 )
- 真實功率，瓦特 (W ， KW ， MW ， GW)
- 虛功率 (VA ， KVA ， MVA)
- 瓦特小時，耗電度數 (WH ， KWH ， KVARH ， PFH)
- 功率因素 (PF) ，相位角 (Φ)
- 電流測量 (0.04A到6000A) 及電壓測量: 真均方根值 (True RMS), 自動檔位
- 可測小型IT待機耗電量到大型電力系統的最大需求
- 一個屏幕同時顯示 35 個三相四線的電力參數
- 可設定CT比 (1到600) 和PT比 (1到3000)
- 同時顯示電壓與電流波形，以了解兩者關系
- 顯示系統平均需量 (平均耗電量 AD 用 W ， KW ， MW 表示 )
- 顯示系統最大需量 (最大需求MD用W, KW, KVA, MVA表示), 使用者可設定評估時間
- 電流電壓諧波分析可高達99次
- 一個屏幕顯示50個諧波分析
- 顯示波形和波峰值 (1024取樣數/周期)
- 諧波總量百分比 (THD-F) 分析
- 圖標各種電力系統相位圖, 以了解各相間的電壓電流關系
- 可偵測電壓瞬間不穩, 記下28個發生點 (時間+幾個周期), 用戶可設定上下限百分比 (%)
- 顯示三相電壓或電流不平衡比值 (VUR, IUR)
- 顯示三相電壓或電流不平衡因素百分比 (d0%, d2%)
- 顯示中性線不平衡電流 (In)
- 內含512K內存, 可記錄三相四線系統17000筆數據, 用戶可設定定時記錄的時間 (取樣時間從2秒到3000秒)
- 可實時輸出波形、電力系統參數、100個諧波等數據
- 帶有背光的大型點陣式LCD屏幕顯示
- 附軟件可在PC操作 (光學式RS232C對USB接口)
- 內建時鐘及萬年歷, 配合記錄使用
- 鉤部直徑(Model 3007 為軟性傳感器直徑)：
■ Model 6801 (100A)
30mm(approx),210mm(長)*62mm(寬)
*36mm(高)，200g( 重量)
■ Model 6802 (1000A)
55mm(approx),64*24mm(bus bar) 244mm(長)*97mm(寬)*46mm(高)，600g( 重量)
■ Model 3007 (3000A)
24英吋/610mm(撓線長度)
130mm(長)*80mm(寬)*43mm(高)，410g( 重量)
■ Model 3009 (1200A)
18英吋/460mm(撓線長度)
130mm(長)*80mm(寬)*43mm(高)，390g( 重量)
■ Model 3006 (6000A)
36英吋/920mm(撓線長度)
130mm(長)*80mm(寬)*43mm(高)，390g( 重量)
PROVA-6830A+3009 電器規格: (23℃±5℃) AC (交流) 瓦特 檔位 | 分辨率 | 讀值誤差 | | | 10.0 – 999.9 W | 0.1W | ±1% of range | ±2% of range | | | | | | | | |
CT比流器比值的范圍: 1 到 600 AC交流視在功率 (VA, 從 0.000VA 到 9999KVA): VA = V r.m.s. x A r.m.s AC交流虛功率 (VAR, 從 0.000VAR 到 9999KVAR): VAR = √(VA2 – W2) AC瓦特小時 (mWH, WH, 或KWH, 從 0mWH 到 999,999KWH): WH = W * Time (小時) AC (交流) 電流 (自動檔位, 真均方根值, 過載保護AC 1200A) AC (交流) 電壓 (自動文件位, 真均方根值, 過載保護AC 800V) 檔位 | 分辨率 | 讀值誤差 | 20.0 V – 500.0 V (相 對 中性線) | | ±0.5% ± 5dgts | 20.0 V – 600.0 V (相 對 相) |
VT比壓器比值的范圍: 1 到 3000 AC (交流) 電壓的諧波百分比 檔位 | 分辨率 | 誤差 | 1 – 20th | 0.1% | ±2% | 21 – 49th | ±4% of reading ± 2.0% | 50 – 99th | ±6% of reading ± 2.0% |
AC (交流) 電壓的諧波強度 檔位 | 分辨率 | 誤差 | 1 – 20th | | | 21 – 49th | | 50 – 99th | |
交流電壓峰值 (峰值 > 20V) 或交流電流峰值 (峰值 > 30A), VT=1 檔位 | 取樣時間 | 讀值誤差 | 50 Hz | 19μs | ± 5% ± 30 digits | 60 Hz | 16μs |
交流電壓波峰因素(C.F.) (峰值 > 20V) 或交流電流波峰因素 (峰值 > 30A), VT=1 檔位 | 分辨率 | 讀值誤差 | 1.00 – 99.99 | 0.01 | ± 5% ± 30 digits |
AC (交流) 電流的諧波百分比 檔位 | 分辨率 | 誤差 | 1 – 20th | 0.1% | ±2% | 21 – 50th | ±6% | 51 – 99th | ±10% |
AC (交流) 電流的諧波強度 (1至99th 諧波, 最小電流在50或60Hz, 真均方根值< 120A) | 分辨率 | 誤差 | 1 – 20th | 0.1% | | 21 – 50th | | 51 – 99th | |
(1至99th 諧波, 最小電流在50或60Hz, 1200A > 真均方根值 > 120A) | 分辨率 | 誤差 | 1 – 20th | 0.1% | | 21 – 50th | | 51 – 99th | |
功率因素 (PF)
檔位 | 分辨率 | 誤差 | | | 0.000 – 1.000 | 0.001 | ± 0.04 | ±0.1 |
相位角 (Φ, V > 20V, A > 30A) 檔位 | 分辨率 | 誤差 | -180° to 180° | 0.1° | ± 2° | 0° to 360° |
交流電壓頻率 (均方根值 > 10V) 或交流電流頻率 (均方根值 > 30A) 檔位 | 分辨率 | 誤差 | 45 – 65 Hz | 0.1 Hz | ± 0.2Hz |
總諧波失真值 (THD-F) 檔位 | 分辨率 | 誤差 | 0.0 – 20% | 0.1% | ± 2% | 20 – 100% | ± 6% of reading ± 5% | 100 – 999.9 % | ± 10% of reading ± 10% |
一般規格: 室內使用 PROVA 6830A 分析儀 | | 外接直流電源輸入: | 限用本產品專用變壓器 (型號PHAPSA) | 顯示器: | 點陣式LCD (240x128) 加背光 | LCD 更新時間: | 1次 / 秒 | 耗電量: | 140毫安 (約略) | 取樣數量: | 1024取樣數 / 周期 | 記錄檔案數量: | 85筆 | 數據紀錄最大容量: | 17474個紀錄點 (3相4線, 3相3線) 26210個紀錄點 (1相3線) 52420個紀錄點 (1相2線) 4096個紀錄點 (50個諧波/ 紀錄點) | 取樣時間: | 更新數據紀錄2到3000秒 | 低電源顯示: | | 超載顯示: | OL | 操作溫度: | -10°C ~ 50°C | 操作濕度: | ＜85% 相對濕度 | 存放溫度: | -20°C ~ 60°C | 存放濕度: | ＜75% 相對濕度 | 尺寸: | 257(長) x 155(寬) x 57(高) mm 10.1”(長) x 6.1”(寬) x 2.3”(高) | 重量: | | 附件: | 測試線 (3公尺長) x 4 鱷魚夾 x 4, 手提包 x 1 軟件CD x 1, 軟件使用手冊 x 1
USB對RS232線 x 1, 變壓器 x 1 |
AFLEX 3009 撓性電流鉤表 撓線長度: (3009-18) | | 最小彎曲直徑: | | 探測環接頭直徑: | | 撓線直徑: | | 撓線長度: | | 輸出線長度: | | 檔位選擇: | | 電源: | 由分析儀提供電源 | 尺寸 (鉤表本身): | 130mm(長) x 80mm(寬)x 43mm(高) 5.1”(長) x 3.1”(寬) x 1.7”(高) | 重量: | 390g |
|
測量電流100A，解析度0.1mA
適用各種電力系統 ( 三相四線、三相三線、單相兩線、單相三線 )
真實功率，瓦特 (W ， KW ， MW ， GW)
虛功率 (VA ， KVA ， MVA)
瓦特小時，耗電度數 (WH ， KWH ， KVARH ， PFH)
功率因素 (PF) ，相位角 (Φ)
電流測量 (0.04A到6000A) 及電壓測量: 真均方根值 (True RMS), 自動檔位
可測小型IT待機耗電量到大型電力系統的最大需求
一個屏幕同時顯示 35 個三相四線的電力參數
可設定CT比 (1到600) 和PT比 (1到3000)
同時顯示電壓與電流波形，以了解兩者關系
顯示系統平均需量 (平均耗電量 AD 用 W ， KW ， MW 表示 )
|
|
|
測量電流1000A
適用各種電力系統 ( 三相四線、三相三線、單相兩線、單相三線 )
真實功率，瓦特 (W ， KW ， MW ， GW)
虛功率 (VA ， KVA ， MVA)
瓦特小時，耗電度數 (WH ， KWH ， KVARH ， PFH)
功率因素 (PF) ，相位角 (Φ)
電流測量 (0.04A到6000A) 及電壓測量: 真均方根值 (True RMS), 自動檔位
可測小型IT待機耗電量到大型電力系統的最大需求
一個屏幕同時顯示 35 個三相四線的電力參數
可設定CT比 (1到600) 和PT比 (1到3000)
同時顯示電壓與電流波形，以了解兩者關系
|
|
|
測量電流6000A
適用各種電力系統 ( 三相四線、三相三線、單相兩線、單相三線 )
真實功率，瓦特 (W ， KW ， MW ， GW)
虛功率 (VA ， KVA ， MVA)
瓦特小時，耗電度數 (WH ， KWH ， KVARH ， PFH)
功率因素 (PF) ，相位角 (Φ)
電流測量 (0.04A到6000A) 及電壓測量: 真均方根值 (True RMS), 自動檔位
可測小型IT待機耗電量到大型電力系統的最大需求
一個屏幕同時顯示 35 個三相四線的電力參數
可設定CT比 (1到600) 和PT比 (1到3000)
同時顯示電壓與電流波形，以了解兩者關系
|
|
|
適用各種電力系統 ( 三相四線、三相三線、單相兩線、單相三線 )
真實功率，瓦特 (W ， KW ， MW ， GW)
虛功率 (VA ， KVA ， MVA)
瓦特小時，耗電度數 (WH ， KWH ， KVARH ， PFH)
功率因素 (PF) ，相位角 (Φ)
電流測量 (0.04A到6000A) 及電壓測量: 真均方根值 (True RMS), 自動檔位
可測小型IT待機耗電量到大型電力系統的最大需求
|
|
|
適用各種電力系統 ( 三相四線、三相三線、單相兩線、單相三線 )
真實功率，瓦特 (W ， KW ， MW ， GW)
虛功率 (VA ， KVA ， MVA)
瓦特小時，耗電度數 (WH ， KWH ， KVARH ， PFH)
功率因素 (PF) ，相位角 (Φ)
電流測量 (0.04A到6000A) 及電壓測量: 真均方根值 (True RMS), 自動檔位
可測小型IT待機耗電量到大型電力系統的最大需求
一個屏幕同時顯示 35 個三相四線的電力參數
可設定CT比 (1到600) 和PT比 (1到3000)
同時顯示電壓與電流波形，以了解兩者關系
|
|
|

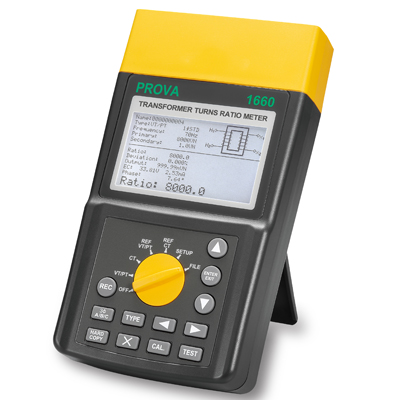

單相和三相的變壓器/比壓器/比流器的圈數比/變比的量測。
電壓比測量范圍0.8~10000，電流比測量范圍0.8~2000。
大型繪圖式背光LCD，用圖形與文字來指示使用者如何操作與連結測試線，配合測量參數，容易分析測量結果。
從50~400Hz有十個可選擇測試頻率，可以選擇使用與變壓器相同頻率，或避開系統頻率，減少測量干擾。
同一畫面同時顯示圈數比或電壓比或電流比、誤差、二次側輸出、激磁電壓與電流、相位角，使用者很容易可以判斷變壓器的好壞。
測量開始前先偵測待測物是否帶有電壓或短路或開路或不正確的接線，如有偵測到會顯示文字警告使用者并停止測試 (但一旦測量開始則不再偵測)。
可設定與記錄各4096組測量變壓器參數 (VT/PT/CT、單相/三相、測試頻率、一次側與二次側圈數比或電壓比、測量修正偏差RCF) 與測試結果。
內建9種三相變壓器繞線接線形式，可供使用者直接選擇。
藍牙通訊，讓測試記錄下載更便利。
可選擇量測速度來過濾工作場所的噪聲 (慢、正常、快)。
可設定“是否啟動自動關機”與“自動關機時間”。
內建萬年歷時鐘，記錄測量的日期與時間。
鋰電池 (3400mAH) 與內建充電線路。
使用者可以輸入修正因素 (RCF, 0.99~1.01) 修正1%以內的準確度。
內置檔案管理，可以現場瀏覽記錄檔案或記錄畫面，及管理自建變壓器參數。
附免費應用軟件。
|
|
|
適用各種電力系統 ( 三相四線、三相三線、單相兩線、單相三線 )
真實功率，瓦特 (W ， KW ， MW ， GW)
虛功率 (VA ， KVA ， MVA)
瓦特小時，耗電度數 (WH ， KWH ， KVARH ， PFH)
功率因素 (PF) ，相位角 (Φ)
電流測量 (0.04A到6000A) 及電壓測量: 真均方根值 (True RMS), 自動檔位
可測小型IT待機耗電量到大型電力系統的最大需求
一個屏幕同時顯示 35 個三相四線的電力參數
可設定CT比 (1到600) 和PT比 (1到3000)
同時顯示電壓與電流波形，以了解兩者關系
顯示系統平均需量 (平均耗電量 AD 用 W ， KW ， MW 表示 )
顯示系統最大需量 (最大需求MD用W, KW, KVA, MVA表示), 使用者可設定評估時間
電流電壓諧波分析可高達99次
一個屏幕顯示50個諧波分析
顯示波形和波峰值 (1024取樣數/周期)
諧波總量百分比 (THD-F) 分析
圖標各種電力系統相位圖, 以了解各相間的電壓電流關系
可偵測電壓瞬間不穩, 記下28個發生點 (時間+幾個周期), 用戶可設定上下限百分比 (%)
顯示三相電壓或電流不平衡比值 (VUR, IUR)
顯示三相電壓或電流不平衡因素百分比 (d0%, d2%)
顯示中性線不平衡電流 (In)
內含512K內存, 可記錄三相四線系統17000筆數據, 用戶可設定定時記錄的時間 (取樣時間從2秒到3000秒)
可實時輸出波形、電力系統參數、100個諧波等數據
帶有背光的大型點陣式LCD屏幕顯示
附軟件可在PC操作 (光學式RS232C對USB接口)
內建時鐘及萬年歷, 配合記錄使用
|
|
|

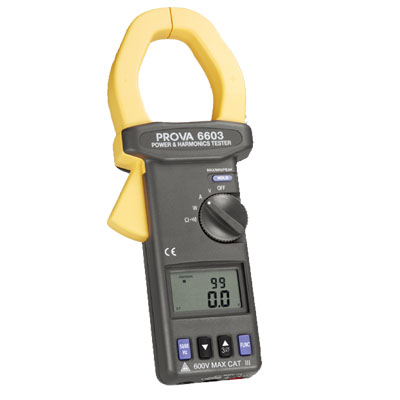

電流電壓都是真均方根值 (True RMS)
漏電 電流分辨率最小是 10 μ A
電流電壓 諧波分析可高達 99 次
99 次 諧波分析可更了解高頻諧波影響 ( 可高達 5/6 KHz)
鉤表 方式，可做線上 諧波分析，不影響正常操作
諧波總量百分比（ %THD-F ） 分析
|
|
|
實功率 (W， KW， HP)，虛功率 (VAR， KVAR)和視在功率 (VA， KVA)。
功率因素(PF)，相角(Φ)，及能量 (WH， KWH)。
不中斷之交流諧波分析。
第1到第99次的諧波分析，2.0%基準誤差。
總諧波失真 (%THD-F) 以及波峰因素 (CF)。
在0.5%基準誤差時電壓與電流均方根值測量。
快速峰值鎖定 (39μs for 50 Hz， 33μs for 60Hz)。
電阻與導通測量。
測量三相平衡功率。
測量三相電源的相序。
可設定1到250的 (CT)比流器比率。
最大值，最小值及鎖定功能。
可測量馬力。
在不使用狀態30分鐘后自動關機功能 (可解除)。
|
|
|
10組數據顯示于大LCD，易于讀取。

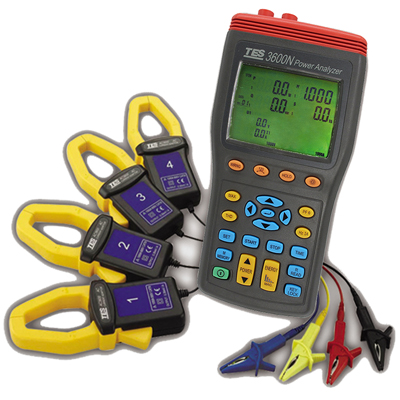

可連接4組夾式電流傳感器。
